Делаем подставки для колонок

На странице представлены подставки для акустических систем (колонок), сделанные мной.

Для изготовления верхней и нижней полок для подставок использовались панели ДСП толщиной 16 мм. Каждая полка состоит из двух склеенных между собой клеем ПВА панелей.

На фотографии показана нижняя часть нижней полки с шестью просверленными отверстиями для закручивания в них металлических шипов. С другой стороны в ДСП утоплены гайки, в которые будут вкручиваться шипы. Гайки надежно «спрятаны» под наружным слоем шпона.

Три отверстия с углубленными площадками предназначены для утапливания в них крепежа при стягивании полок металлическими прутками.
В эти отверстия будут продеваться металлические прутья в резьбой на обоих концах. Прутья будут стягивать верхнюю и нижнюю полки. Углубление предназначено для того, чтобы гайки не выступали за плоскость полок.
Отверстия для вкручивания шипов.
Со всех видимых сторон полки обклеены шпоном дерева венге.

Венге (ботаническое название: Milletia laurentii) — дерево из Африки, произрастает в основном в Заире, очень твердая и тяжелая порода. Достаточно сказать, что она практически не подвержена грибковым заболеваниям, а термиты обходят венге стороной: даже эти известные древоточцы неспособны справиться с ней. Родственный вид Milletia ctuhmanii встречается в Восточной Африке и имеет местное название панга-панга (panga panga). Эти две породы сходны по внешнему виду и свойствам. Ядро темно-коричневое, с тонкими частыми прожилками, придающими древесине красивый вид. Волокна прямые. Текстура крупная. Древесина характеризуется высоким сопротивлением изгибающим и ударным нагрузкам. Стойкая древесина. Легко обрабатывается, но полируется с трудом. Эта порода, как и древесина панга-панга, вероятно, наиболее пригодна для покрытия полов, хотя она и темная. Из нее изготовляют декоративный шпон, пригодный для мебельного производства и отделки интерьеров.
Обклеенные шпоном и покрытые лаком полки смотрятся очень красиво!

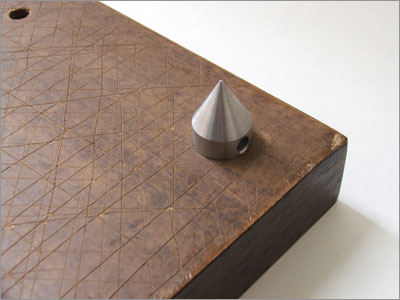

Шипы для подставок — «самодельные», сделанные на местном токарном производстве по моим чертежам. Углубления по бокам прежназначены для затягивания шипов при помоши металлического штыря.
Шипы для подставок.
Нижняя полка с вкрученными шипами.
Нижняя полка с вкрученными шипами.
Верхняя полка немного меньше по размерам.
Верхняя полка.
Полный набор полок для двух подставок.
Полный набор полок для двух подставок.
Нижние основания.
Между основаниями будут установлены трубы — по одной трубе диаметром 50 мм и по две 25-миллиметровых. Длина труб — 800 мм. Следует отметить, что после того, как трубы первоначально были обрезаны в размер по длине я отдал их на торцевание — подгонку на токарном станке под одну длину и выравнивание торцевой плоскости.
Сквозь трубы будут проходить металлические прутки (см. ниже). Для того, чтобы не было никаких перекосов и прутки проходили строго по центру, в торцы труб вклеены диски из фанеры, предназначенные для центровки прутков.
В принципе, в деревянных дисках я планировал просверлить еще по одному отверстию для засыпки в трубы охотничей дроби во время сборки подставок, но после отказался от этой затеи — конструкция и без дроби получилась достаточно тяжелая.
Вот такой набор получился.
Поверхность труб после предварительного ошкуривания была покрыта молотковой эмалью.
Несмотря на рекомендации нанесения молотковой эмали распылителем, я воспользовался обычной кисточкой — тоже, вроде, неплохо получилось. Отлично даже, я бы сказал!
Прутья, которые будут стягивать основания подставкок, диаметром 8 мм, с нарезанной на концах резьбой.
Прутья, которые будут стягивать основания подставкок, диаметром 8 мм, с нарезанной на концах резьбой.
Стойки для акустики после сборки Стойки для акустики после сборки.
